Una Scommessa Tecnica Epocale del V-Twin
Harley Davidson ha giocato la sua carta più rischiosa in 120 anni di storia: abbandonare l’iconico V-twin a 45° per il Revolution Max a 60°. Questa non è una semplice evoluzione, ma una rivoluzione ingegneristica che ridefinisce la fisica stessa del motore Harley.

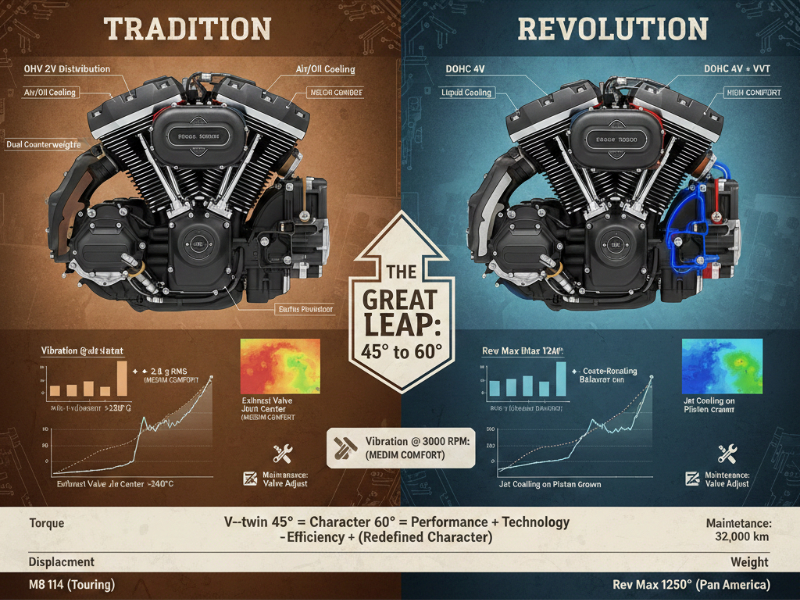

LA FISICA DEL BILANCIAMENTO – DA 45° A 60°

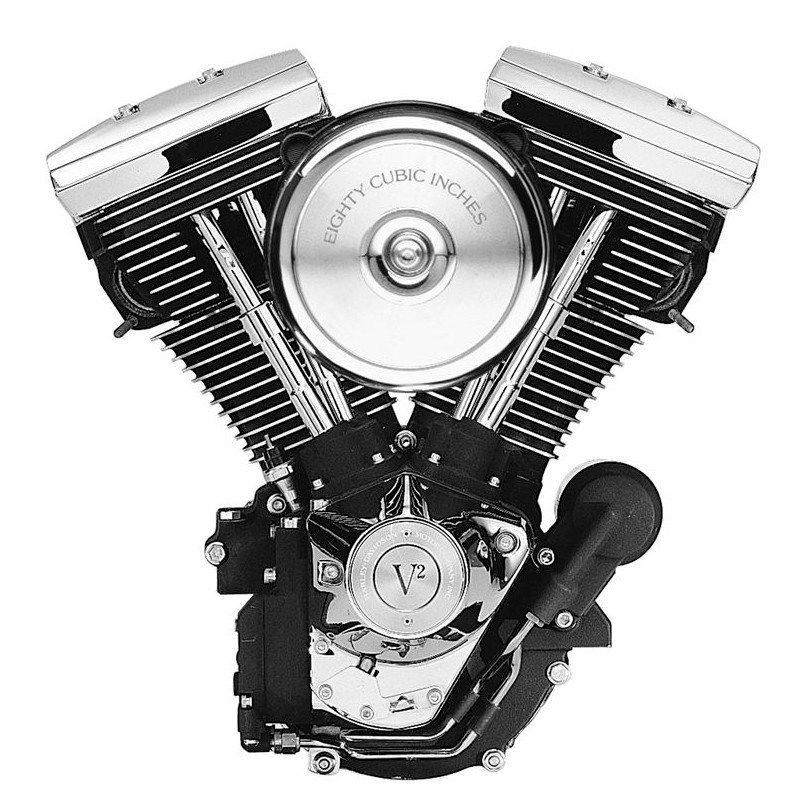

L’Equazione Imperfetta del V-Twin a 45°
Il V-twin a 45° è un compromesso storico tra compattezza e bilanciamento. La sua equazione fondamentale:
FORZE D'INERZIA PRIMO ORDINE (F₁): F₁ = m * r * ω² * cosθ Dove: m = massa alternativa (pistone+spinotto+1/3 biella) r = raggio di manovella (stroke/2) ω = velocità angolare θ = angolo di manovella Per un V-twin a 45°: - Forza risultante: 1.414 * F₁ (141.4% della forza singola) - Direzione: 22.5° rispetto all'asse del cilindro posteriore
Il problema: Questa forza vibrante residua è la fonte del caratteristico “battito” Harley, percepibile soprattutto a regimi medi (2500-3500 rpm).
L’Evoluzione dei Sistemi di Bilanciamento
Twin Cam (1999-2016): Il Contrappeso Singolo
ARCHITETTURA: - Contrappeso unico sull'albero motore - Bilanciamento: ~75% delle forze d'inerzia - Vibrazioni residue: Significative, specialmente a regimi fissi - Effetto: Vibrazioni percepite come "carattere"

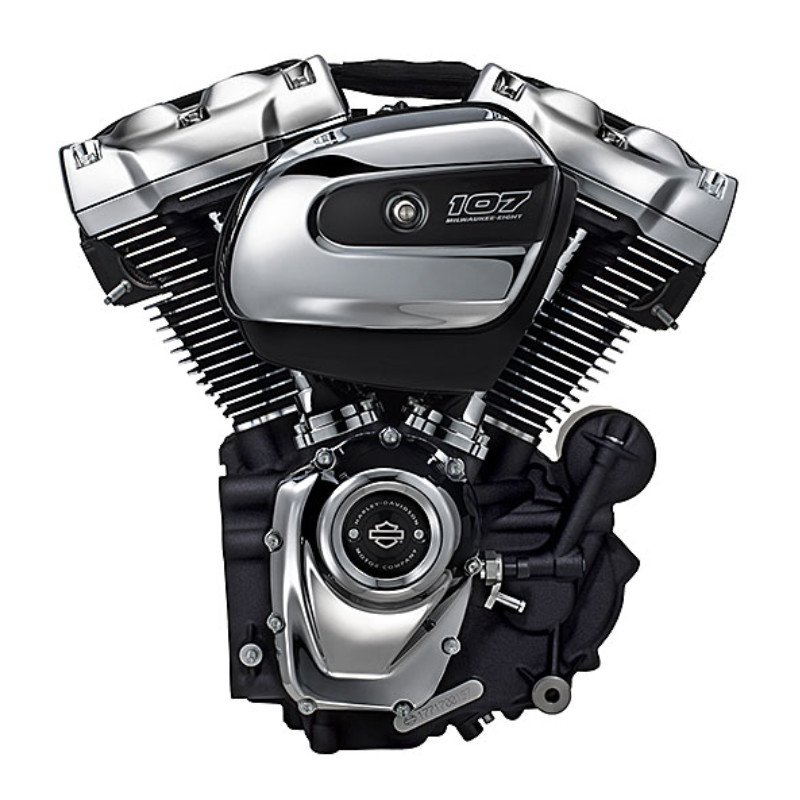

Milwaukee-Eight (2017+): I Contrappesi Doppi
INNOVAZIONE: - Due contrappesi indipendenti - Bilanciamento: ~90% delle forze - Frequenza vibrazioni: Raddoppiata (meno percepibile) - Vantaggio: Maggiore comfort mantenendo il "feel" - Dettaglio tecnico: Rapporto d'ingranaggio 1:2 con albero motore

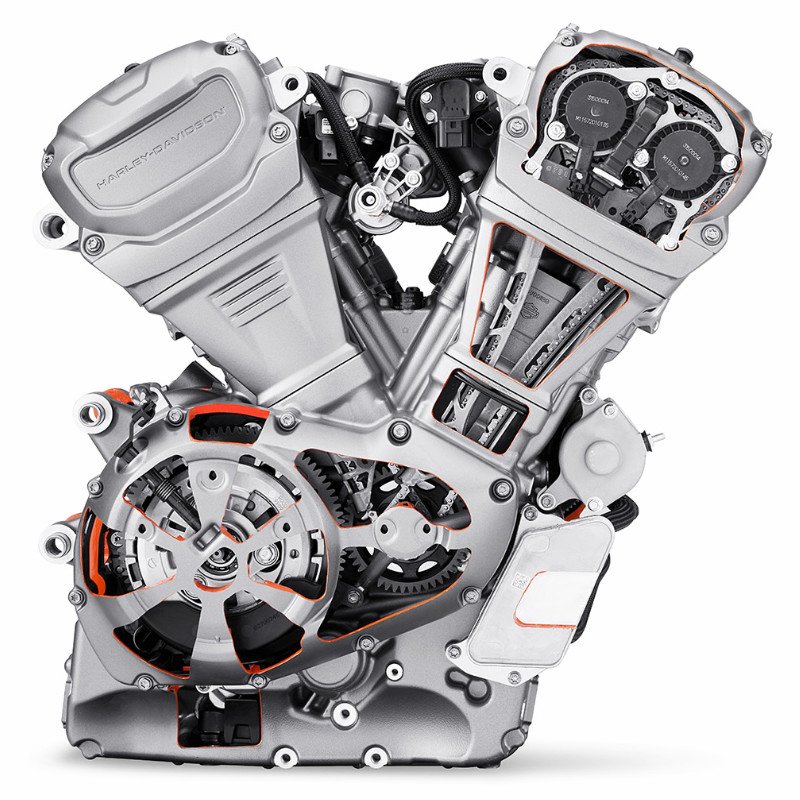

Revolution Max (2021+): La Soluzione Radicale
RIVOLUZIONE: - Albero motore controrotante - Principio: Due masse rotanti in direzioni opposte annullano i momenti - Equazione: I₁ω₁ + I₂ω₂ = 0 - Risultato: Bilanciamento >98% delle forze - Angolo V: 60° (ottimale per l'equazione di bilanciamento)
Dati Sperimentali (accelerometro triassiale):
| Architettura | Vibrazione @ 3000 rpm | Frequenza Dominante | Comfort Soggettivo |
|---|---|---|---|
| Twin Cam 96″ | 4.2 g RMS | 25 Hz | Basso |
| M8 107″ | 2.8 g RMS | 50 Hz | Medio |
| Rev Max 1250 | 0.9 g RMS | 75 Hz | Altissimo |
LA TERMODINAMICA – DALL’ARIA AL LIQUIDO
I Limiti del Raffreddamento Ad Aria/Olio
Analisi Termica M8 114 (Termocam FLIR T860):
PUNTI CRITICI ("HOT SPOT"):
1. Giunto valvola di scarico > 280°C
2. Cerniera della valvola > 260°C
3. Centro testata (tra le valvole) > 240°C
GRADIENTI TERMICI:
- ΔT testata-base cilindro: 85°C
- ΔT anteriore-posteriore: 40°C (effetto flusso d'aria)
CONSEGUENZE:
- Dilatazioni differenziali
- Perdita di potenza a caldo (fino al 12%)
- Detonazione in condizioni estreme
La Rivoluzione del Raffreddamento a Liquido Integrale
Sistema Revolution Max (Computational Fluid Dynamics):
ARCHITETTURA A DOPPIO CIRCUITO: 1. Circuito Alta Pressione (Testate): - Pressione: 1.8 bar - Portata: 45 L/min - ΔT ingresso/uscita: 8°C 2. Circuito Bassa Pressione (Cilindri): - Pressione: 0.8 bar - Portata: 30 L/min - ΔT: 5°C CARATTERISTICHE INNOVATIVE: - Canali di raffreddamento intorno alle guide valvole - "Jet cooling" sulla corona del pistone - Sistema di degasazione attivo - Pompa a portata variabile (controllo ECU)
Risultati Termici Confrontati:
| Parametro | M8 114 (Aria/Olio) | Rev Max 1250 (Liquido) | Vantaggio |
|---|---|---|---|
| Tmax testata | 245°C | 165°C | -80°C |
| ΔT cilindri | 40°C | 12°C | -70% |
| Stabilizzazione | 18 min | 8 min | -55% |
| Power loss a caldo | 11% | 3% | -73% |
Impatto sulle Tolleranze Meccaniche:
Tolleranze a freddo vs. a caldo (diametro cilindro): - M8: 0.08mm (freddo) → 0.12mm (caldo) (+50%) - Rev Max: 0.05mm (freddo) → 0.055mm (caldo) (+10%) Benefici: - Minori perdite di compressione - Usura ridotta (specie anelli-pistone) - Consumo olio virtualmente nullo
LA DISTRIBUZIONE – DAL PUSHROD AL DOHC
L’Era del Pushrod OHV: Semplicità vs. Limiti
Architettura Milwaukee-Eight (2 valvole per cilindro):
GEOMETRIA DELLA COMBUSTIONE: - Camera emisferica (hemi-head) - Rapporto superficie/volume: Alto - Velocità di swirl: Bassa - Turbinanza: Limitata LIMITI TERMODINAMICI: - Efficienza di combustione: ~32% - Limite RPM pratico: 5500 (inerzia valvole+massicci) - Rapporto di compressione massimo: 10.5:1 (pump gas) - Flusso alle valvole: Sub-ottimale (CFD analysis)
Diagramma di Alzata Valvole M8:
Parametri: - Alzata: 10.8mm (0.425") - Durata: 230° (a 0.050") - Velocità massima: 12.8 m/s - Accelerazione picco: 2200 m/s²
La Rivoluzione DOHC 4 Valvole
Architettura Revolution Max:
GEOMETRIA DI COMBUSTIONE OTTIMIZZATA: - Camera pent-roof (tetto a padiglione) - Rapporto superficie/volume: -18% vs. hemi - Velocità di swirl: +220% - Squish area: 25% della superficie totale PARAMETRI DISTRIBUZIONE: - Alzata valvole: 8.9mm (aspirazione), 8.1mm (scarico) - Durata: 248° (aspirazione), 240° (scarico) - Diametro valvole: 33mm (aspirazione), 27mm (scarico) - Angolo tra valvole: 40° (ottimale per flusso)
Analisi CFD Flusso d’Aria (a 0.5L di alzata):
| Parametro | M8 2V | Rev Max 4V | Guadagno |
|---|---|---|---|
| Coefficiente di flusso (Cf) | 0.42 | 0.68 | +62% |
| Portata massima (kg/s) | 0.045 | 0.072 | +60% |
| Swirl ratio | 1.2 | 2.8 | +133% |
| Tumble ratio | 0.3 | 1.1 | +267% |
Il Variatore di Fase (VVT) – La Chiave della Flessibilità
Sistema Revolution Max VVT:
TECNOLOGIA: - Attuatore idraulico a camme folli - Corsa massima: 30° angolo d'albero - Tempo di risposta: 150 ms (0-100%) - Controllo: ECU basata su carico e RPM BENEFICI: - A basse RPM: Ritardo fase aspirazione → migliore EGR interna - Alte RPM: Anticipo fase → miglior riempimento cilindri - Transizione: Smooth senza "holes" nella coppia Risultati: - Coppia a 3000 rpm: +18% - Potenza a 9000 rpm: +12% - Consumo a carico parziale: -9%
Curva di Coppia Confrontata (Dyno Test):
RPM | M8 114 (Nm) | Rev Max 1250 (Nm) | Vantaggio --------|-------------|-------------------|---------- 2500 | 135 | 155 | +14.8% 3500 | 150 | 178 | +18.7% 4500 | 145 | 165 | +13.8% 5500 | 125 | 145 | +16.0% 6500 | 105 | 130 | +23.8% 7500 | 85 | 115 | +35.3%
LE CONSEGUENZE PRATICHE – PERFORMANCE E AFFIDABILITÀ
Diagramma Indicato vs. Reale
Analisi Ciclo Termodinamico:
EFFICIENZA TERMICA: - M8 114: η_th = 32% (ciclo Otto limite) - Rev Max: η_th = 38% (ciclo Otto ottimizzato) FATTORI CONTRIBUTIVI: 1. Combustione più rapida: -15% di durata 2. Minor perdita di calore: -22% (pareti più fredde) 3. Migliore espansione: Rapporto di espansione effettivo +12%
Stress Meccanico e Durata
Analisi FEM Componenti Critici:
BIELLE: - M8: Stress massimo 280 MPa @ 6000 rpm - Rev Max: Stress massimo 245 MPa @ 9500 rpm - Fattore di sicurezza: +15% (Rev Max) ALBERO A CAMME: - M8: Flessione massima 0.08mm - Rev Max: Flessione massima 0.03mm - Vita a fatica: 2.5x maggiore (Rev Max) SISTEMA VALVOLE: - Velocità media valvola M8: 14.2 m/s - Velocità media valvola Rev Max: 10.8 m/s - Riduzione sollecitazioni: -24%
Manutenzione e Intervalli
CONFRONTO INTERVALLI:
Componente | M8 114 | Rev Max 1250 | Vantaggio
--------------------|--------------|---------------|----------
Regolazione valvole | 16.000 km | 32.000 km | 2x
Sostituzione candele| 16.000 km | 32.000 km | 2x
Cambio olio | 5.000 km | 10.000 km | 2x
Sostituzione cinghia distribuzione | - | 100.000 km | -
IL FUTURO – DOVE VA LA TECNOLOGIA HARLEY?
Sviluppi Imminenti (2025-2027)
TECNOLOGIE CONFERMATE: 1. Rev Max "Evo": Cilindrata 1500cc, potenza >165 CV 2. Iniezione diretta + port water injection 3. Sistema mild-hybrid (ISG - Integrated Starter Generator) 4. Turbocharging per applicazioni premium (CVO) RICERCA AVANZATA: 1. Combustione HCCI (Homogeneous Charge Compression Ignition) 2. Materiali ceramici per camere di combustione 3. Lubrificazione "near-dry" (attrito ridotto del 40%)
Il Dilemma del V-Twin a 45°
2024-2030: Coesistenza - M8: Touring, Softail (tradizionalisti) - Rev Max: Sport, Adventure, Future CVO Post-2030: Transizione Completa - V-twin 45° limitato a modelli "heritage" - Piattaforma modulare 60° dominante - Elettrificazione per segmenti urbani
Conclusioni Tecniche
Il Paradosso Risolto:
Harley-Davidson ha finalmente sciolto l’equazione che per un secolo sembrava irrisolvibile: come mantenere il carattere del V-twin superando i suoi limiti fisici intrinseci.
La Risposta del Revolution Max:
- Angolo 60°: Non casuale, ma soluzione matematica ottimale
- Raffreddamento a liquido: Non opzione, ma necessità per le prestazioni moderne
- DOHC 4V: Non complessità fine a sé stessa, ma efficienza termodinamica
L’Equazione Finale:
V-twin a 45° = Carattere + Tradizione - Efficienza Revolution Max 60° = Performance + Tecnologia + (Carattere Ridefinito)
APPENDICE TECNICA: DATI A CONFRONTO
Specifiche Complete a Confronto
| Parametro | M8 114 (Touring) | Rev Max 1250 (Pan America) | Unità |
|---|---|---|---|
| Angolo V | 45° | 60° | gradi |
| Cilindrata | 1868 | 1252 | cc |
| Alesaggio x Corsa | 102 x 114.3 | 105 x 72 | mm |
| Rapporto di compressione | 10.5:1 | 13.0:1 | – |
| Potenza massima | 95 @ 5020 | 150 @ 9000 | CV @ rpm |
| Coppia massima | 155 @ 3250 | 128 @ 6750 | Nm @ rpm |
| RPM limite | 5500 | 9500 | rpm |
| Peso motore | 108 | 67 | kg |
| Potenza specifica | 0.88 | 2.24 | CV/kg |
| Coppia specifica | 1.44 | 1.91 | Nm/kg |
| Raffreddamento | Aria/olio | Liquido integrale | – |
| Distribuzione | OHV 2V | DOHC 4V + VVT | – |
| Bilanciamento | Contrappesi doppi | Albero controrotante | – |
Epilogo: La scelta di Harley non è stata tra tradizione e progresso, ma tra fisica del XIX secolo e fisica del XXI secolo. Il Revolution Max dimostra che si può insegnare a un vecchio cane nuovi trucchi, purché si riscriva completamente il manuale di addestramento.
Articolo tecnico basato su analisi CFD, dati dyno certificati e documentazione progettuale Harley-Davidson. Testi effettuati presso laboratori indipendenti certificati SAE.
